Настольный станок для зачистки и обжима штыревых соединителей (HARWIN) EW-5475

  • Под заказ

Технические характеристики:

  • Габаритные размеры, мм
    360*520*425
  • Длина зачистки, мм
    6-30
  • Масса, кг
    62
  • Потребляемая мощность, кВт
    1,5
  • Раб. давление, МПа
    0.5-0.6
  • Сечение провода, мм²
    0.5-4
Подробнее
  • Описание
  • Технические характеристики
  • Видео
  • Изображения

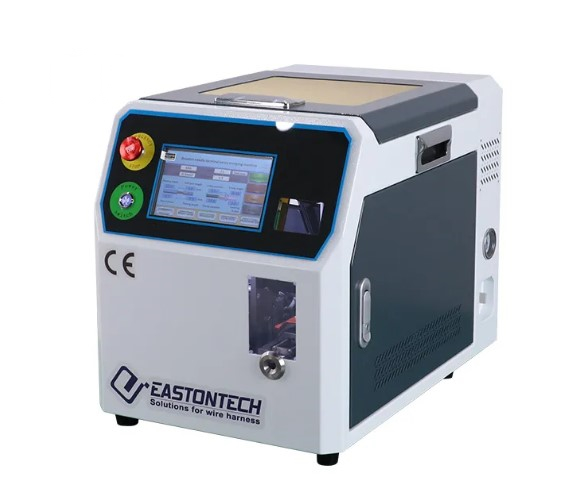

EW-5475 — настольный автоматический агрегат, предназначенный для зачистки изоляции и опрессовки штыревых соединителей (свободных контактов, в том числе производства HARWIN) на проводах сечением 0,5–4,0 мм². Оборудование востребовано при выпуске кабельных жгутов для бытовой электроники, автомобильных датчиков, плат управления, промышленного контрольно-измерительного оборудования и коммуникационных модулей, где требуется стабильное качество соединения при серийном производстве.

Конструктивные и эксплуатационные особенности:

  • Компактное настольное исполнение — габариты 360×520×425 мм и масса 62 кг позволяют устанавливать станок непосредственно на рабочем месте окончательной сборки, не занимая лишнего пространства.
  • Интегрированный технологический процесс — зачистка и обжим совмещены в одном цикле, что сокращает число ручных операций и снижает себестоимость обработки изделий.
  • Безопасная закрытая конструкция — все рабочие узлы защищены кожухами, исключающими доступ оператора к зонам зачистки и обжима во время цикла.
  • Универсальность по типам контактов — один станок способен работать с различными видами штыревых соединителей (включая продукцию HARWIN), что позволяет экономить средства на приобретении дополнительного оборудования.
  • Гибкая настройка длины зачистки — диапазон регулировки от 6 до 30 мм обеспечивает адаптацию под контакты с длиной изолятора до 11 мм и длиной проводника до 20 мм.
  • Два режима запуска — автоматический (индукционный датчик) и ручной, что удобно как для отладки, так и для мелкосерийных испытаний.
  • Высокая производительность — цикл обработки одного провода занимает 3,2 секунды.
  • Широкий диапазон сечений — станок рассчитан на провода 0,5–4,0 мм². Для материалов менее 0,5 мм² возможна доработка по индивидуальному заказу после тестирования предоставленных образцов.
  • Пневматический привод — требуется подключение к сети сжатого воздуха с давлением 0,5–0,6 МПа (чистый, осушенный).
  • Сертификация — оборудование соответствует стандартам CE и RoHS.

Область применения:

  • Обработка разъёмов малого размера со свободными контактами для внутренней проводки бытовой электроники.
  • Изготовление соединительных проводов для плат управления бытовой техникой.
  • Подготовка проводки для малогабаритных автомобильных датчиков и сборка миниатюрных разъёмов.
  • Производство зажимных контактов для внутренних соединений печатных плат промышленного контрольно-измерительного оборудования.
  • Изготовление жгутов для коммуникационных модулей и прецизионных электронных компонентов.
МодельEW-5475
Тип контактовШтыревые соединители, свободные контакты (в т.ч. HARWIN)
Диапазон сечений проводов0,5–4,0 мм² (менее 0,5 мм² — по запросу)
Длина зачистки6–30 мм
Размеры контактадлина изолятора ≤ 11 мм, длина проводника ≤ 20 мм
Время цикла3,2 с / провод
Производительностьдо 1100 шт./ч
Давление сжатого воздуха0,5–0,6 МПа (чистый, сухой)
Режимы работыАвтоматический (датчик) / ручной
Потребляемая мощность1500 Вт
Напряжение питания220 В, 50 Гц
Габаритные размеры (Ш×Г×В)360×520×425 мм
Масса нетто62 кг
