Конвейерные столы для термоусадки серии EW-1940

  • Под заказ

Технические характеристики:

  • Материал конвейерной ленты
    Тефлоновая сетка
  • Температура нагрева
    до 300 °C
  • Скорость конвейера
    0 – 6 м/мин
  • Грузоподъемность конвейера
    20 кг
  • Метод нагрева
    Двойной контроль температуры (двусторонний нагрев)
  • Нагревательные трубки
    Инфракрасный нагрев
  • Мощность
    до 8 кВт
Подробнее
  • Описание
  • Технические характеристики
  • Видео
  • Изображения

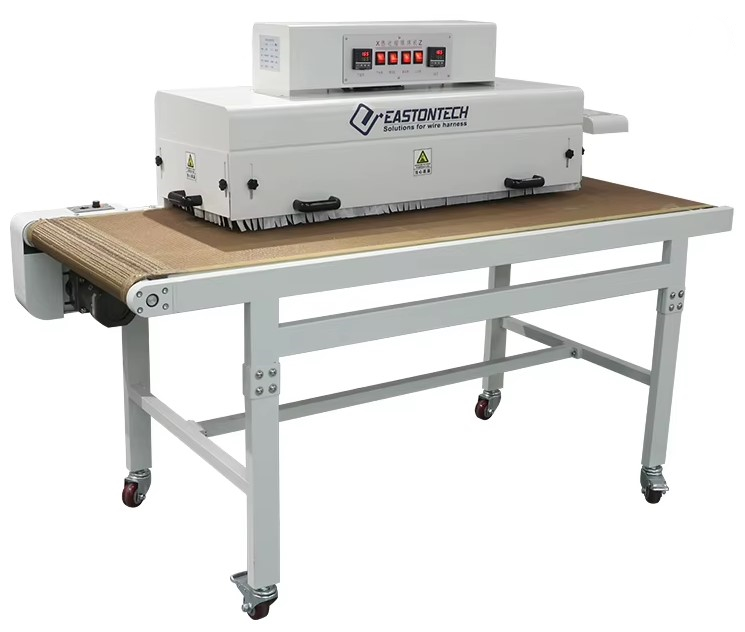

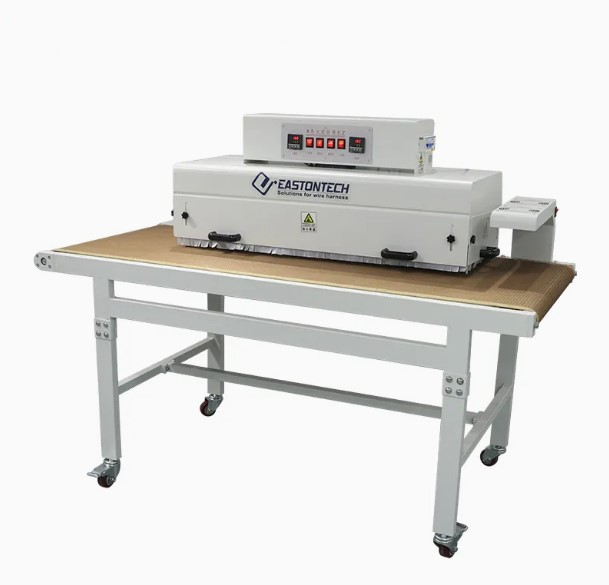

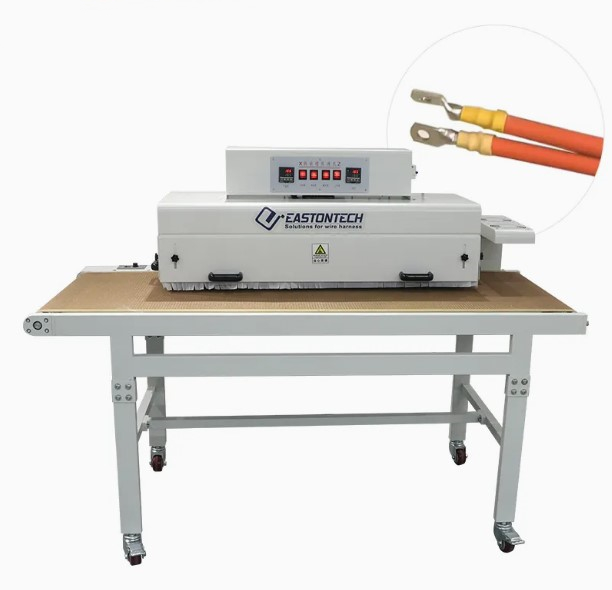

Серия конвейерных столов для термоусадки EW-1940 представлена тремя модификациями (EW-1940-1, EW-1940-2, EW-1940-3). Оборудование предназначено для автоматической усадки термоусадочных трубок на проводах, кабелях и жгутах с помощью конвейерной подачи и равномерного нагрева. Станки используются в производстве автомобильных жгутов проводов, кабельной сборке, электротехнической и электронной промышленности. Они обеспечивают быструю и качественную термоусадку изоляции на соединительных элементах, клеммах и местах пайки.
Термоусадочные станции этой серии оснащены интуитивно понятным интерфейсом и оснащены системами безопасности, обеспечивают автоматическую усадку с последующим принудительным охлаждением. Модификация EW-1940-3 может быть интегрирована в автоматическую линию. Подходит для интеграции в производственные линии, где требуется автоматизированная и контролируемая термоусадка.

Ключевые особенности серии EW-1940:

  • Равномерный нагрев: Нагревательные трубки установлены сверху, снизу, слева и справа, что обеспечивает одновременный нагрев со всех сторон. Высокоскоростной центробежный вентилятор перемешивает тепло для поддержания постоянной температуры во всей камере.
  • Защита изделий: Благодаря равномерному нагреву и точному контролю температуры, изделия не деформируются и не обесцвечиваются после термоусадки, сохраняя свои первоначальные характеристики.
  • Конвейерная подача: Используется высокотемпературная тефлоновая сетчатая лента (стойкая до 350°C), что обеспечивает быструю подачу и высокую эффективность.
  • Гибкость конструкции: Рама сварная, размеры могут быть кастомизированы. Модели имеют компактную структуру и доступны в напольном или настольном исполнении. Возможна интеграция в производственную линию с синхронизацией управления.
  • Интеллектуальное управление: Температура и скорость нагрева регулируются, что позволяет адаптироваться к требованиям по обработке материалов разной структуры.

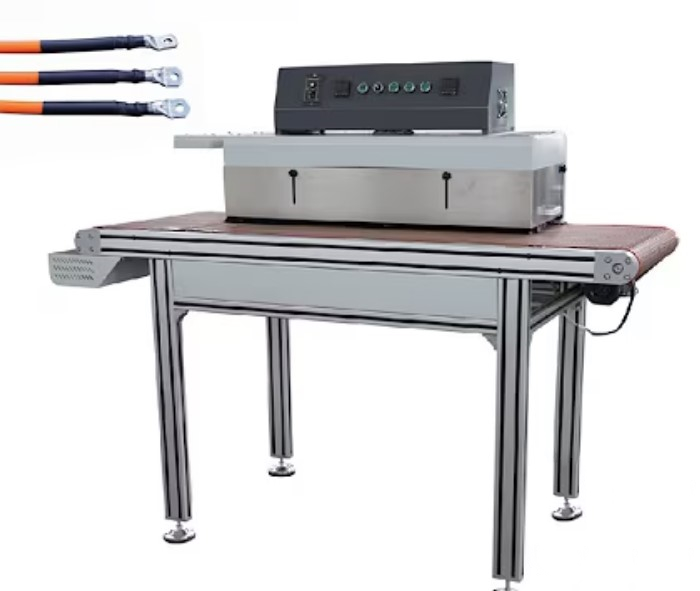

Отличительные особенности стола модификации EW-1940-3:

  • Оснащён системой управления на базе человеко-машинного интерфейса типа (HMI), что обеспечивает простую и удобную для оператора среду.
  • Имеет функции автоматической защиты. При отклонении температуры (слишком низкой или слишком высокой), сбое подачи (реверс) или сбое трансмиссии, станок останавливается, подает сигнал тревоги и защищает изделие. Также предусмотрена остановка нагрева при длительном простое.
  • После завершения процесса термоусадки включается принудительное воздушное охлаждение, что ускоряет производственный цикл и фиксирует результат.
  • Поддерживает возможность изготовления вспомогательной оснастки для длинных сборок (long line auxiliary tooling) по индивидуальному заказу.

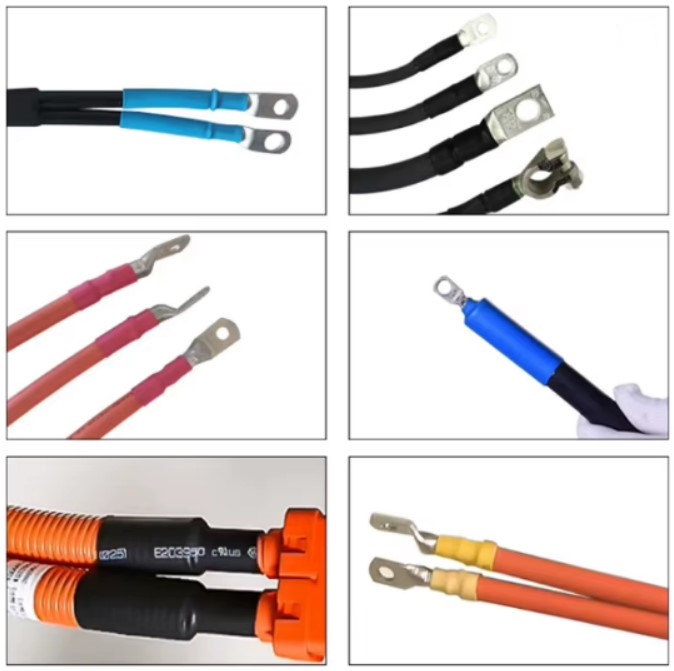

Серия конвейерных столов EW-1940 — это профессиональные системы для термоусадки трубок конвейерного типа. Они обеспечивают равномерный всесторонний нагрев, защиту изделий от деформации и высокую производительность. Станки используется в кабельной и электротехнической промышленности, при производстве автомобильных жгутов проводов, а также в сборке электронных компонентов. Он подходит для усадки термоусадочных трубок на проводах, разъемах и соединительных элементах.

Параметр \ МодельEW-1940-1EW-1940-2EW-1940-3
Габариты (В x Ш x Г)1600 x 700 x 1200 мм1800 x 700 x 1200 мм1700 x 699 x 1240 мм
Рабочая зона (В x Ш x Г)1000 x 360 x 100 мм1000 x 360 x 100 мм
Длина зоны нагрева320 мм320 ммДиаметр провода - 2-18 мм
Материал конвейерной лентыТефлоновая сеткаТефлоновая сеткаТефлоновая сетка
Температура нагрева0 – 260 °C0 – 300 °C
Напряжение380 В / 220 В, 50 Гц380 В, 50 Гц220 В, 50 Гц
Мощность7.2 кВт / 4.5 кВт8 кВт7.5 кВт
Вес100 кг100 кг170 кг
Скорость конвейера0 – 6 м/мин0 – 6 м/мин0 – 6 м/мин
Грузоподъемность конвейера20 кг20 кг20 кг
Метод нагреваДвойной контроль температуры (двусторонний нагрев)Двойной контроль температуры (двусторонний нагрев)Двойной контроль температуры (двусторонний нагрев)
Нагревательные трубкиИнфракрасный нагревИнфракрасный нагревИнфракрасный нагрев
