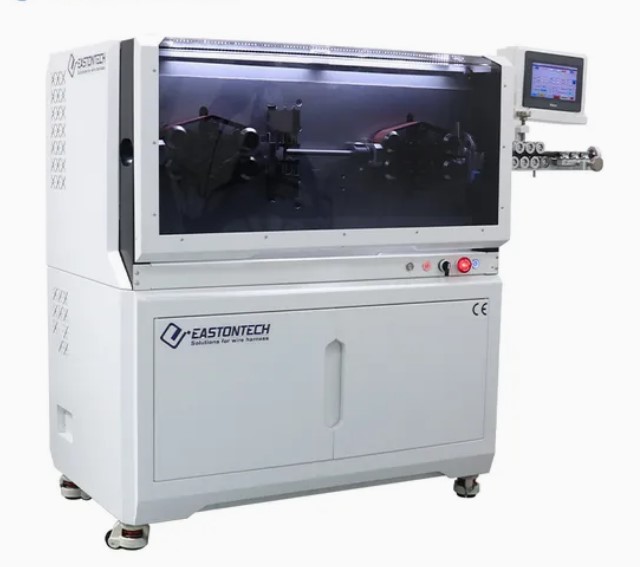

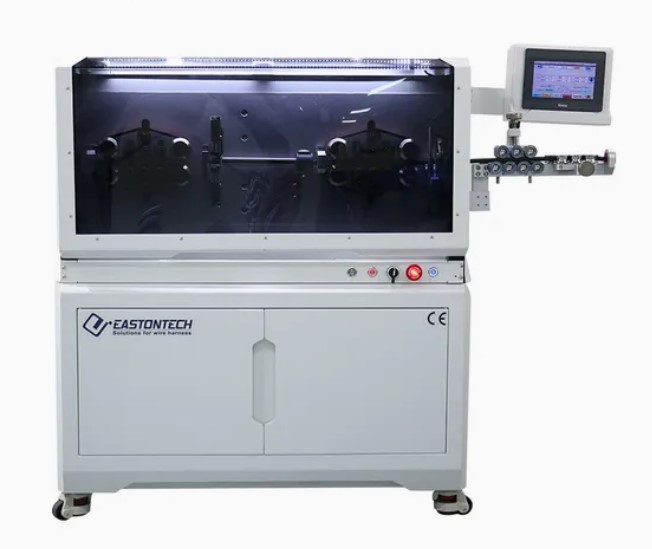

Станки для резки и зачистки многожильных кабелей EW-05H и EW-05H+

  • Под заказ

Технические характеристики:

  • Сечение проводника
    2,5–120 мм²
  • Длина резки
    1–99999,9 мм
  • Допуск по длине резки
    < 0,002 × L
  • Макс. диаметр направляющей трубки
    27 мм
  • Производительность
    до 2000 шт./ч
Подробнее
  • Описание
  • Технические характеристики
  • Видео

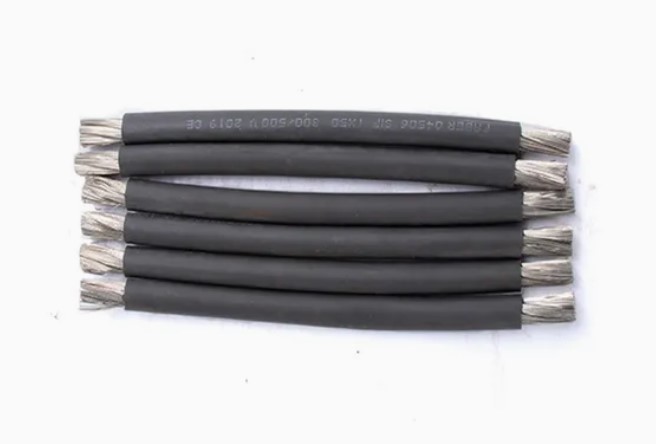

Высокопроизводительные промышленные станки EW-05H и EW-05H+, предназначенные для точной резки и зачистки толстых многожильных кабелей в оболочке сечением от 2,5 до 120 мм². Оборудование ориентировано на работу с тяжёлыми кабелями, применяемыми в электромобилях, промышленных панелях управления, системах возобновляемой энергии, а также в транспортных и морских жгутах проводов.

Модели EW-05H и EW-05H+ оптимизированы для полной и частичной (половинной) зачистки внешней оболочки одножильных или многожильных кабелей. Модернизированная версия EW-05H+ дополнительно оснащена механическим узлом для автоматической зачистки от 2 до 10 внутренних жил за один интегрированный цикл, что существенно повышает производительность при обработке сложных многожильных кабелей.

Конструктивные и эксплуатационные особенности:

  • Усиленная 24-колёсная ремённая система подачи — в отличие от традиционных узких роликовых механизмов, применяется 24 отдельных колеса, охваченных высокофрикционными синхронизированными ремнями. Такая конструкция распределяет усилие зажима по длинной плоской зоне контакта, обеспечивая мощное сцепление без повреждений, вмятин и следов на внешней оболочке кабеля. Максимальный диаметр направляющей трубки составляет 27 мм.
  • Предельная точность позиционирования — допуск по длине резки не превышает 0,002 × L, где L — заданная длина отрезка. Диапазон длин резки — от 1 до 99999,9 мм. Высококачественные импортные лезвия из быстрорежущей стали (HSS) обеспечивают чистый рез и длительный срок службы.
  • Интеллектуальное управление и память — управление осуществляется через яркий 7-дюймовый цветной сенсорный экран с интуитивно понятным интерфейсом. Встроенная память сохраняет до 100 уникальных профилей материалов для быстрой смены партий без перенастройки.
  • Автоматизация с защитой от сбоев — интегрированы высокочувствительные датчики обнаружения материалов и оптические датчики защитного ограждения, предотвращающие неправильную подачу сырья и производственные опасности.
  • Опциональная модернизация — по запросу доступна конфигурация с полностью сервомоторной силовой установкой, которая заменяет стандартные шаговые двигатели подачи на высокодинамичные сервосистемы переменного тока. Это обновление сокращает время механического отклика и повышает общую производительность на 20 процентов.
  • Глобальная совместимость по питанию — станки работают от сети 110 В или 220 В, 50–60 Гц. Потребляемая мощность: EW-05H — 2,25 кВт, EW-05H+ — 1,85 кВт. Требуется подключение к сжатому воздуху с давлением 0,5–0,7 МПа.
  • Доступна разработка индивидуальных исполнений станков на основании предоставленных образцов.

Область применения:

  • Электромобильная промышленность — зачистка толстых высоковольтных одножильных аккумуляторных кабелей и многожильных экранированных проводов для зарядных систем.
  • Промышленные панели управления и распределительные устройства — автоматизированная резка и удаление оболочки толстых силовых распределительных кабелей внутри электрических корпусов тяжёлого оборудования.
  • Возобновляемая энергетика — обработка атмосферостойких двухизолированных проводов для коммерческих фотоэлектрических солнечных панелей и генераторов ветряных турбин.
  • Транспортные и морские жгуты — обработка тяжёлых многожильных линий управления для железнодорожных систем и судостроения, где обязательны строгие допуски безопасности.
МодельEW-05HEW-05H+
Сечение проводника2,5–120 мм²2,5–120 мм²
Зачистка внутренних жилН/Д2–10 жил
Длина резки1–99999,9 мм1–99999,9 мм
Допуск по длине резки< 0,002 × L< 0,002 × L
Макс. диаметр направляющей трубки27 мм27 мм
Производительность2000 шт./ч2000 шт./ч
Привод подачи24-колёсный ремённый24-колёсный ремённый
Держатель инструментаСервоСерво
Потребляемая мощность2,25 кВт1,85 кВт
Напряжение питания110/220 В, 50–60 Гц110/220 В, 50–60 Гц
Давление сжатого воздуха0,5–0,7 МПа0,5–0,7 МПа
Масса260 кг260 кг
Габаритные размеры (Д×Ш×В)1020×590×1140 мм1020×590×1140 мм
Дисплей7" сенсорный экран7" сенсорный экран
Материал ножейИмпортная быстрорежущая стальИмпортная быстрорежущая сталь
Память профилей100100
Опциональная модернизацияПолностью сервомоторная установка (+20% производительности)Полностью сервомоторная установка (+20% производительности)
Зачистка, сторона I (передний конец)
Полная зачистка1–300 мм20–250 мм (оболочка)
Половинная (частичная) зачистка1–1000 мм—
Зачистка жил—1–50 мм
Зачистка, сторона II (задний конец)
Полная зачистка1–150 мм20–200 мм (оболочка)
Половинная (частичная) зачистка1–500 мм—
Зачистка жил—1–50 мм
