Серия станков для фиксации провода/кабеля KS-K04

  • В наличии

Технические характеристики:

  • Внутренний диаметр обмотки
    50-300 мм
  • Внешний диаметр обмотки
    8-80 мм
  • Скорость намотки
    66-75 об/мин
  • Электропитание
    110, 220 В, 50-60 Гц
  • Габариты
    500 * 300 * 400 мм
Цена:
от 160000
Подробнее
  • Описание
  • Технические характеристики
  • Видео

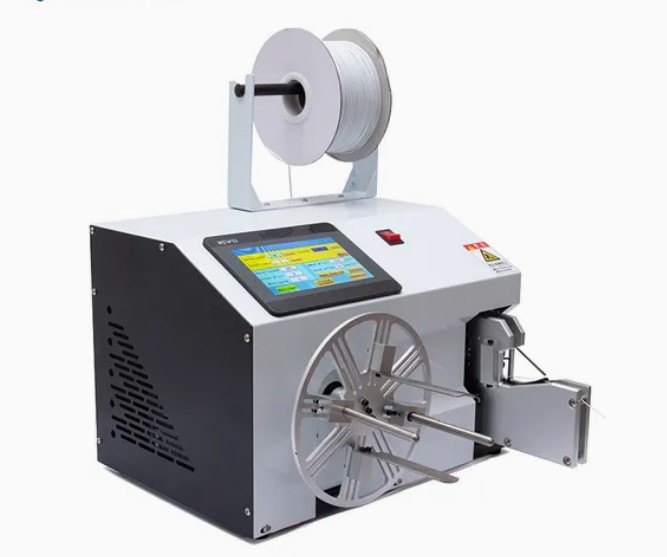

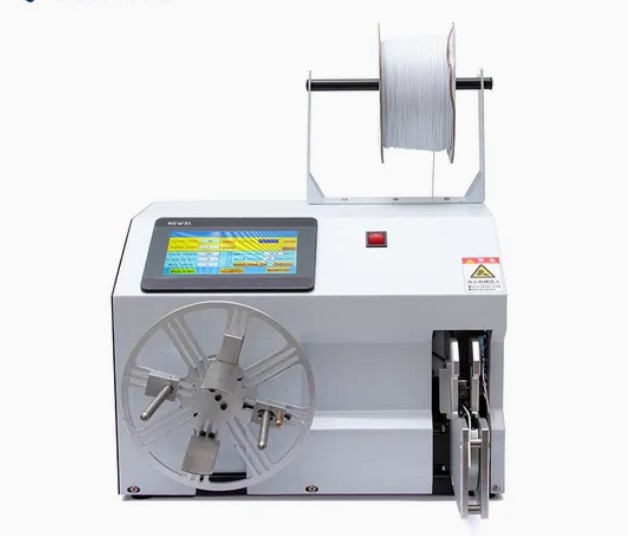

Оборудование серии KS-K04 предназначено для автоматизированной намотки и фиксации (обвязки) кабельной продукции в компактные упаковочные формы. Станки ускоряют процесс подготовки проводов к розничной продаже, складскому хранению или транспортировке, заменяя трудоёмкую ручную намотку. Серия включает три модели, различающиеся максимальным диаметром обвязываемого пучка, что позволяет подобрать оптимальное решение для широкого ассортимента кабелей — от тонких USB-шнуров до толстых силовых и промышленных шлангов.

Модельный ряд:

МодельМакс. внешний диаметр обвязкиТиповое применение
KS-K04Aдо 30 ммТонкие USB-кабели, кабели для наушников, маломощные силовые провода
KS-K04B до 45 ммКабели переменного тока, среднегабаритные шнуры питания
KS-K04Gдо 80 ммТолстые зарядные кабели, удлинители, промышленные шланги, многожильные жгуты

Примечание: все модели имеют одинаковую базовую конструкцию и отличаются только габаритами рабочей зоны и намоточных штифтов.

Конструктивные и эксплуатационные особенности:

  • Прецизионные линейные направляющие NSK — японского производства, обеспечивают высокую точность перемещения, минимальное трение и длительный ресурс (свыше 10⁷ циклов).
  • Механизм зажима с плавным замедлением — исключает резкие удары, защищая оболочку кабеля от царапин и деформаций.
  • Регулируемое натяжение подачи проволоки — позволяет адаптировать усилие под мягкие силиконовые, оплёточные или ПВХ-изоляции без сдавливания.
  • Быстрая переналадка рисунка намотки — изменение расстояния между намоточными штифтами позволяет переключаться между круглой намоткой, прямым пучком и «восьмёркой» за несколько минут без специального инструмента.
  • Цветной сенсорный экран с поддержкой двух языков (китайский/английский) — интуитивное меню для выбора типа намотки, количества витков и натяжения.
  • Два типа запуска — оператор может активировать цикл либо касанием экрана, либо через ножную педаль, что освобождает руки для подачи кабеля.
  • Счётчик циклов — отображает количество выполненных обвязок, помогая планировать замену катушки с проволокой.
  • Высокая скорость — до 13 витков в секунду и 0,7 секунды на одну стяжку, что в несколько раз быстрее ручной намотки.
  • Экономия расходных материалов — одна стандартная катушка обвязочной проволоки обеспечивает от 5000 до 8000 готовых стяжек, сокращая простои на замену.
  • Низкие эксплуатационные расходы — благодаря надёжности компонентов NSK и отсутствию пневматики.
  • Зажимной рычаг работает с управляемым замедлением, предотвращая ударные нагрузки.
  • Регулировка натяжения позволяет плотно обматывать пучок без повреждения даже тонких изоляционных покрытий (силикон, плетёнка, тонкий ПВХ).
  • Отсутствие острых кромок в зоне контакта с кабелем.

Область применения:

  • Бытовая техника и сетевые шнуры — упаковка кабелей питания для пылесосов, кухонных приборов, обогревателей в аккуратные бухты, готовые к размещению на полке.

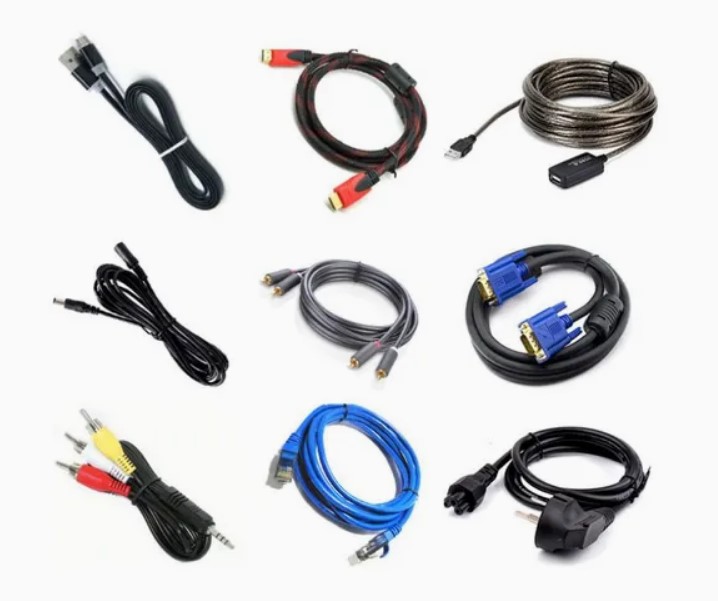

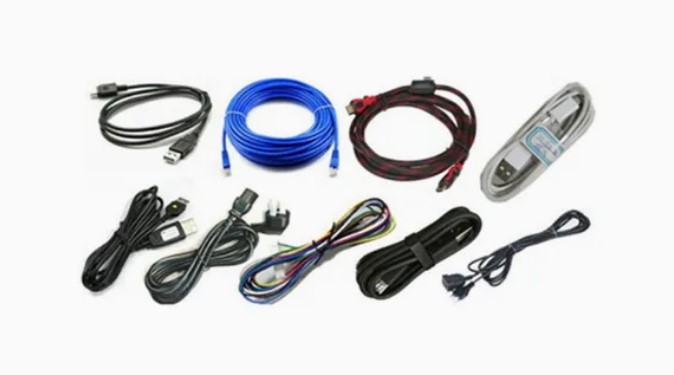

  • Кабели передачи данных и электроника — формирование плотных «восьмёрок» для USB-зарядных кабелей, HDMI-шнуров, проводов наушников с предотвращением перегибов.
  • Промышленная кабельная логистика — намотка и обвязка толстых многожильных проводов, жгутов для прицепов, силовой проводки для безопасной транспортировки и складского учёта.

Дополнительные сведения:

  • Выбор модели — определяется внешним диаметром обвязки: A ≤30 мм, B ≤45 мм, G ≤80 мм.
  • Защита оболочки — контролируемое замедление и регулировка натяжения исключают повреждения мягких изоляций.
  • Переналадка — переключение между типами намотки (круг/восьмёрка) выполняется через сенсорный экран и механическую регулировку штифтов за несколько минут.
МодельKS-K04AKS-K04BKS-K04G
Внутренний диаметр обмотки50-200 мм50-250 мм50-300 мм
Внешний диаметр обмотки8-30 мм18-45 мм40-80 мм
Форма обмоткиКруглая, длинная, форма восьмеркиКруглая, длинная, форма восьмеркиКруглая, длинная, форма восьмерки
Скорость намотки66-75 об/мин66-75 об/мин66-75 об/мин
Уровень шума70 дБ (А)70 дБ (А)70 дБ (А)
Интерфейс управленияДвуязычныйДвуязычныйДвуязычный
Электропитание110, 220 В, 50-60 Гц110, 220 В, 50-60 Гц110, 220 В, 50-60 Гц
Габариты500 * 300 * 400 мм500 * 300 * 400 мм500 * 300 * 400 мм
Вес40 кг52 кг65 кг
