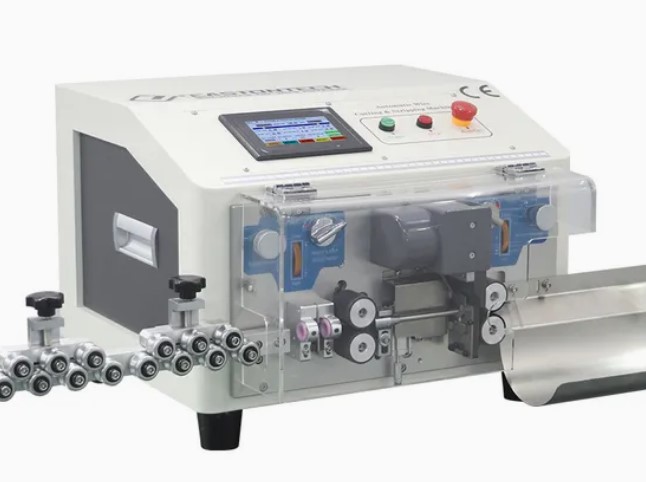

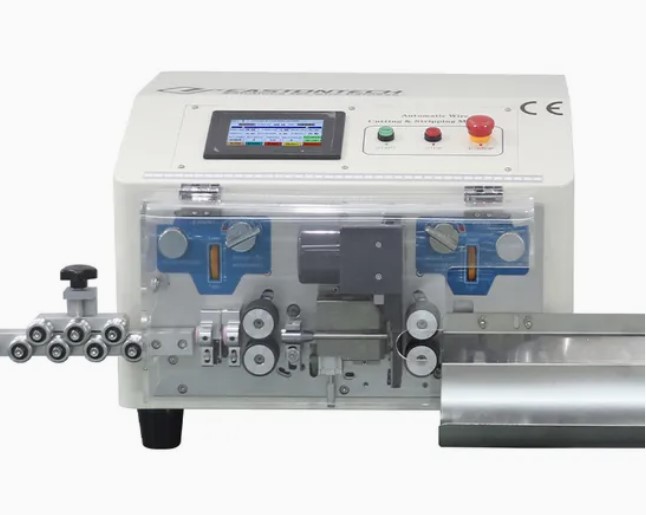

Станок для резки и зачистки многожильных кабелей EW-3050

  • Под заказ

Технические характеристики:

  • Применимый внешний диаметр кабеля (OD)
    1,0 – 6,0 мм (круглый многожильный кабель)
  • Количество зачищаемых жил
    2, 3 или 4
  • Диапазон длины резки
    0,1 мм – 99999,9 мм
  • Длина зачистки внешней оболочки
    Передняя часть: 0,1 – 250,0 мм; Задняя часть: 0,1 – 70,0 мм
  • Длина зачистки сердечника
    Передняя часть: 0,1 – 30,0 мм; Задняя часть: 2,0 – 30,0 мм
  • Точность снятия изоляции
    0,01 мм (бесшумный гибридный привод шагового двигателя)
  • Специализированные конфигурации
    Возможна настройка под конкретные задачи
  • Производственная мощность
    1000–2000 штук в час
Подробнее
  • Описание
  • Технические характеристики
  • Видео
  • Изображения

Станок EW-3050 предназначен для резки и зачистки круглых многожильных кабелей с внешним диаметром от 1,0 до 6,0 мм. Оборудование поддерживает кабели с 2, 3 или 4 жилами и применяется для подготовки проводов в производстве бытовой техники, автомобильных датчиков, электроники и источников питания.

Конструктивные и эксплуатационные особенности:

  • Одновременная двухслойная зачистка — за один непрерывный цикл снимается внешняя оболочка (до 250 мм) и внутренний проводник (до 30 мм).
  • Бесшумная точность шагового двигателя 0,01 мм — гибридный шаговый двигатель с микрошаговым режимом гарантирует микроскопическую длину полосы и глубину резки без повреждения медных жил.
  • Инновационный механизм чесания кабеля — специализированная направляющая для чесания обеспечивает выравнивание многожильных проводников, сокращая время цикла и повышая производительность до 2000 шт./час.
  • Автоматическая компенсация длины подачи — интеллектуальная система управления автоматически корректирует ошибки длины резки во время работы, что минимизирует отходы проволоки и максимизирует точность резки.
  • Встроенная система сигнализации о нехватке проволоки — система датчиков автоматически останавливает машину и подает звуковой сигнал при отсутствии проволоки, защищая лезвия и сокращая трудозатраты на контроль.
  • Компактная настольная конструкция весом 32 кг — благодаря размерам 470 × 450 × 350 мм станок легко помещается на переполненных верстаках для сборки жгутов.
  • Возможность настройки станка под конкретные задачи.
  • Автоматический вход/выход, запуск по таймеру, регулировка шага.

Область применения:

  • Кабельная разводка для бытовой техники малого и среднего размера — точная двухслойная зачистка 2-, 3- и 4-жильных силовых кабелей и соединительных проводов.
  • Проводка автомобильных датчиков и освещения — высокоскоростная резка и зачистка многожильных проводов датчиков, жгутов внутреннего освещения и соединений реле.
  • Бытовая электроника и источники питания — автоматическое снятие оболочки и зачистка жил кабелей адаптеров переменного/постоянного тока и многожильных проводов аудио-видеооборудования.
  • Настольное переделочное и контрактное производство — компактная конструкция весом 32 кг подходит для мелкосерийного и среднесерийного производства, лабораторного прототипирования и быстрой смены заданий.
МодельEW-3050
Применимый внешний диаметр кабеля (OD)1,0 – 6,0 мм (круглый многожильный кабель)
Количество зачищаемых жил2, 3 или 4
Диапазон длины резки0,1 мм – 99999,9 мм
Длина зачистки внешней оболочкиПередняя часть: 0,1 – 250,0 мм; Задняя часть: 0,1 – 70,0 мм
Длина зачистки сердечникаПередняя часть: 0,1 – 30,0 мм; Задняя часть: 2,0 – 30,0 мм
Точность снятия изоляции0,01 мм (бесшумный гибридный привод шагового двигателя)
Специализированные конфигурацииВозможна настройка под конкретные задачи
Производственная мощность1000–2000 штук в час
Варианты материалов лезвияИмпортная вольфрамовая сталь / быстрорежущая сталь (HSS)
ПитаниеAC110V/220V 50/60HZ
Габариты470 мм × 450 мм × 350 мм
Вес32 кг
Примечание к функцииАвтоматический вход/выход, запуск по таймеру, регулировка шага
  • VK Видео
  • RUTUBE
  • YouTube

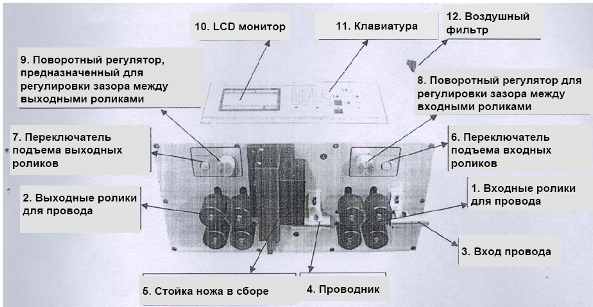

Основная структура машины для зачистки проводов.

  1. Входные ролики для провода: помогают стойке ножа выполнить зачистку головной части провода, когда она движется вперед или назад по проводу.

  2. Выходные ролики для провода: помогают стойке ножа выполнять зачистку хвостовой части провода, его скручивание и вывод.

  3. Вход провода: провод вводится в машину через вход.

  4. Проводник: провод проходит через проводник во время подачи в стойку ножа.

  5. Стойка ножа в сборе: предназначена для резки провода, зачистки головной и хвостовой частей.

  6. Переключатель подъема входных роликов: Нажмите кнопку переключателя, чтобы поднять входные ролики и подать провод в положение отрезания ножом; нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов. (Примечание: как правило, во время зачистки необходимо снова нажать кнопку подъема, так как провод нужно будет прижать вниз. Если усилие прижима между роликом и проводом недостаточно, то вам может потребоваться отрегулировать зазор в роликах, пока они не заработают как следует.)

  7. Переключатель подъема выходных роликов: Нажмите кнопку переключателя, чтобы поднять выходные ролики и нажмите кнопку еще раз, чтобы опустить ролики и зажать провод. Усилие прижима может регулироваться зазором роликов.

  8. Поворотный регулятор, предназначенный для регулировки зазора между входными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот. (Примечание: зазор необходимо регулировать поворотным регулятором только после подъема роликов воздушным цилиндром, поскольку воздушный цилиндр создает прижимное усилие на ролики).

  9. Поворотный регулятор, предназначенный для регулировки зазора между выходными роликами: Поверните регулятор в направлении больших цифр, чтобы увеличить зазор, и наоборот.

  10. Жидкокристаллический дисплей (LCD): отображает параметры, связанные с процессом зачистки проводов.

  11. Клавиатура: позволяет вводить параметры, запускать и останавливать машину.

  12. Воздушный фильтр: очищает воздух в процессе работы машины.
