Станок для обжима наконечников НШВИ EW-5010A-2

  • Под заказ

Технические характеристики:

  • Диапазон сечений проводов
    0,5–4,0 мм² (стандартный); 0,15–0,35 мм² (по заказу)
  • Максимальная длина зачистки
    17 мм
  • Максимальная длина трубчатой части наконечника
    13 мм
  • Размеры клеммы
    длина изолятора ≤ 7,5 мм, длина проводника ≤ 13 мм
  • Время цикла
    2,8 с / провод
  • Производительность
    до 1200 шт./ч
Подробнее
  • Описание
  • Технические характеристики
  • Видео

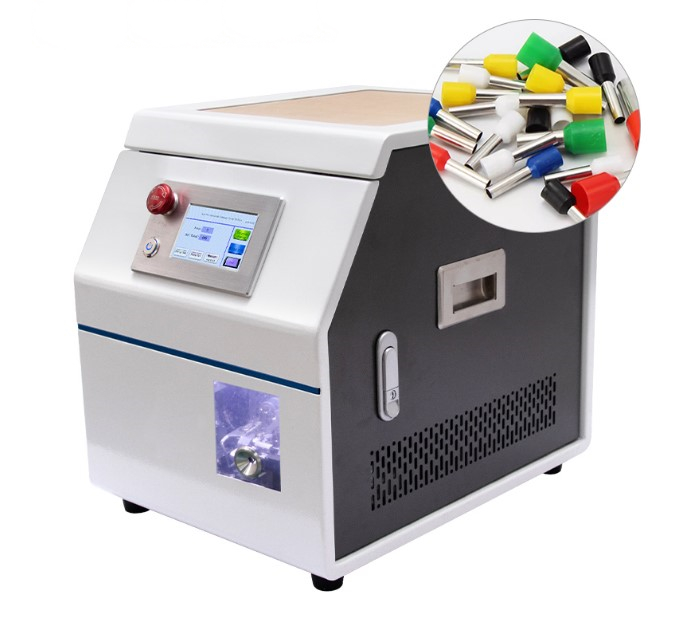

Автоматический станок EW-5010A-2, предназначенный для зачистки изоляции, скручивания жил и шестигранного обжима наконечников НШВИ (наконечников штыревых втулочных изолированных) на проводах сечением 0,5–4,0 мм². Оборудование также может быть адаптировано для работы с проводами сечением 0,15–0,35 мм² по индивидуальному заказу (с предоставлением образцов для настройки оснастки). Станок применяется в производстве кабельных жгутов, сборке электрощитового оборудования, распределительных устройств и промышленных систем, где требуется стабильное качество соединения при серийном выпуске.

Конструктивные и эксплуатационные особенности:

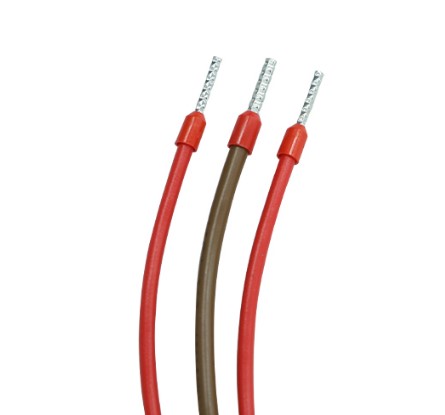

  • Шестигранная форма обжима — обеспечивает равномерное сжатие наконечника по шести граням, что гарантирует высокую механическую прочность и надёжный электрический контакт.
  • Специализация на НШВИ — станок оптимизирован для работы с трубчатыми изолированными наконечниками, обеспечивая точную подачу, зачистку и обжим без повреждения изоляционной манжеты.
  • Компактные размеры и простота в эксплуатации — габариты 350×450×400 мм и масса 40 кг позволяют размещать станок непосредственно на участке окончательной сборки.
  • Универсальность — различные типоразмеры НШВИ (в диапазоне 0,5–4,0 мм²) могут обрабатываться на одном станке, что позволяет экономить средства и рационально распределять ресурсы.
  • Полная герметизация — зачистка и обжим выполняются в закрытой рабочей зоне для безопасной работы оператора.
  • Совмещение операций — объединение зачистки, скрутки и обжима в одном цикле позволяет экономить трудозатраты и снижать стоимость обработки продукции.
  • Функция скручивания жил — предотвращает распушивание и запутывание медных проводников при вставке в гильзу НШВИ, повышая качество и выход годной продукции.
  • Два режима работы — автоматический (индукционный датчик) и ручной, что даёт гибкость в зависимости от типа задания.

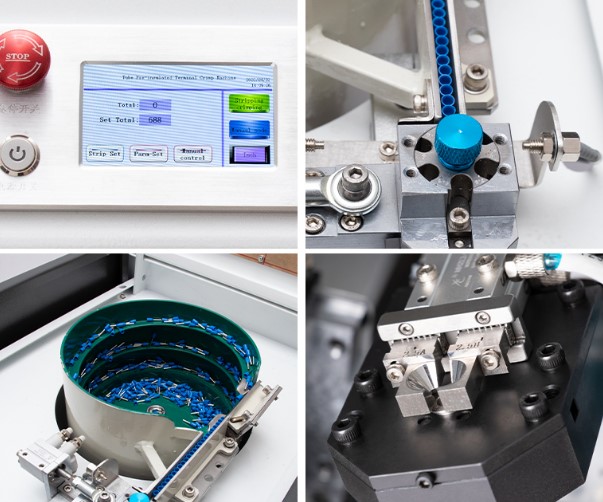

  • Управление — человеко-машинный интерфейс (HMI) с электронным и пневматическим управлением обеспечивает удобную настройку параметров зачистки (длина до 17 мм) и обжима.
  • Стабильность работы — пневматический привод (0,6–0,8 МПа) и электронное управление гарантируют повторяемость результатов на каждом цикле.

Область применения:

  • Производство кабельных жгутов для энергетических систем и распределительных устройств.
  • Сборка шкафов управления и промышленного оборудования.
  • Электронная, электротехническая и телекоммуникационная отрасли.
  • Предприятия, работающие с наконечниками НШВИ сечением 0,5–4,0 мм² (с возможностью адаптации под 0,15–0,35 мм² по запросу).
МодельEW-5010A-2
Тип клеммНШВИ (трубчатые изолированные)
Форма обжимаШестигранная
Диапазон сечений проводов0,5–4,0 мм² (стандартный); 0,15–0,35 мм² (по заказу)
Максимальная длина зачистки17 мм
Максимальная длина трубчатой части наконечника13 мм
Размеры клеммыдлина изолятора ≤ 7,5 мм, длина проводника ≤ 13 мм
Время цикла2,8 с / провод
Производительностьдо 1200 шт./ч
Давление сжатого воздуха0,6–0,8 МПа
Функция скручиванияДа
Рабочая температура10–25 °C
Напряжение питания220 / 110 В, 50/60 Гц
УправлениеHMI + электронное + пневматическое
Режимы работыАвтоматический (индукционный датчик) / ручной
Габаритные размеры (Ш×Д×В)350×450×400 мм
Масса нетто40 кг
